ARM指令集如何應用時間：2018-08-14 來源：未知

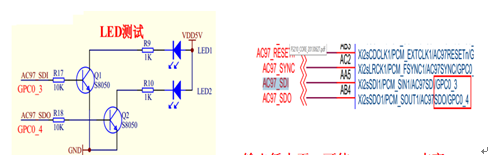

ARM指令也稱ARM匯編指令集，是用來操作及控制ARM處理器及其相關設備的32bit的匯編指令，相對于16bit的thumb指令集而言功能更加強大，包含指令與偽指令�，F(xiàn)將常用指令歸納匯總?cè)缦拢?/p>

一、指令、偽指令

指令：是機器碼的助記符，經過匯編器編譯為機器碼后，可以由CPU執行。

偽指令：用來指導匯編器編譯指令，是匯編器的產物，終不會生成機器碼。

二、ARM指令的編寫風格

匯編代碼大寫：在Windows中的IDE開發環境中一般都大寫。

匯編代碼小寫：在Linux環境中，好遵循GNU風格，即指令一般用小寫。

三、ARM匯編代碼文件后綴的大小寫問題

Windows環境：因?yàn)閃indows不區分大小寫，所以匯編文件后綴大寫、小寫編譯過程沒有區別，即test.S與test.s編譯結果一致。

Linux環境：Linux環境是嚴格區分大小寫的，test.S與test.s會被當成不同的文件來處理(處理過程也不一致)。后綴小寫的test.s文件，在編譯階段不進行預處理操作，所以不能在這里面寫預處理的語句(不能有宏定義等，不常用);后綴大寫的test.S文件，會進行預處理、匯編等操作，所以我們可以在這里面加入預處理的命令(比較常用)。

四、ARM匯編指令的格式

ARM匯編指令的格式比較固定、簡單，即是：“操作碼目標寄存器，操作數1，操作數2，……操作數n”。

例如將十六進制數0xaf放到寄存器r0中，我們用匯編代碼可以這樣寫“mov r0,#0xaf”。這里的“mov”就是操作碼(指令)，實現的功能是將“0xaf”這個數存放到寄存器中“r0”中，“r0”也即是目標寄存器，“#0xaf”也即是操作數。在這里，“#0xaf”表示立即數(立即尋址方式指令中給出的數稱為立即數立即數，亦即是直接參與運算不需處理的數)，立即數需要用“#”來標識。

五、ARM指令分類

ARM指令可以分為程序狀態寄存器操作指令、寄存器裝載與存儲指令、算術與邏輯指令、移位指令、乘法指令、比較指令、分支指令、浮點數指令、偽指令。

1、程序狀態寄存器操作指令

程序狀態寄存器操作指令包含msr、mrs兩個指令。

(1)msr實現將通用寄存器(r0-r15)的值復制到狀態寄存器(cpsr及spsr)中，用于更改處理器的工作模式及狀態。例如，

MSR CPSR, R0 ;復制 R0 到 CPSR 中

MSR SPSR, R0 ;復制 R0 到 SPSR 中

(2)mrs實現將狀態寄存器(cpsr及spsr)的值復制到通用寄存器(r0-r15)中，用于讀取處理器的工作模式及狀態。例如，

MRS R0, CPSR ; 復制 CPSR 到 R0 中

MRS R0, SPSR ; 復制 SPSR 到 R0 中

2、寄存器裝載與存儲指令

常用寄存器裝載與存儲指令操作指令包含ldr、str、ldm、stm四個指令，其中l(wèi)dm、stm可以實現多個數據的傳輸。

(1)ldr實現將所在內存地址的值裝載到寄存器中。

ldr rd, [rbase] ;rbase的值存儲到rd寄存器

(2)str實現將寄存中的值存儲在相應內存地址中。

str rd, [rbase] ;存儲 rd 到 rbase 所包含的有效地址

(3)ldm實現將內存的值存儲在相應寄存器地址中。常用于數據出棧。

ldmfd sp!, {r0-r3} ;將內存的數據出棧到r0-r3

(4)stm實現將寄存中的值存儲在相應內存地址中。常用于數據入棧。

stmfd sp, {r0-r3} ;將寄存器r0-r3壓棧

3、算術與邏輯指令

常用算術與邏輯指令包含and、orr、eor三個邏輯指令和adc、add、bic、mov、mvn、rsb、sub六個算術指令，共計九個指令。

(1)and實現邏輯與，相當于c語言中的位與。

and r0, r1, #0x01 ; r0=r1 & 0x01

(2)orr實現邏輯或，相當于c語言中的位或。

orr r0, r1, #0x01 ; r0=r1 | 0x01

(3)eor實現異或，相當于c語言中的異或。

eor r0, r1, #0x01 ; r0=r1 ^ 0x01

(4)bic實現清零操作。

bic r0, r0, #0x0f ; r0 = r0 & ~(0x0f)技術將低4bit清零

(5)mov實現數據的搬移，相當于c語言中的賦值(如果后面是立即數，這個立即數的范圍一般是0~255(8bit))。

mov r0,#0x01 ; r0 = 0x01

mov r0,r1 ; r0 = r1

(6)mvn實現數據的取反并搬移，相當于c語言的取反在賦值。

mvn r0,#1 ; r0 = (~1) = -2

mvn r0,r1 ; r0 = (~r1) = -(r1 + 1)

(7)rsb實現反向減法。

rsb r0, r1, #20 ; r0 = 20 - r1

rsb r0, r1, r2 ; r0 = r2 - r1

(8)add實現算術加法。

add r0, r1, #0x01 ; r0 = r1 + 0x01

(9)sub實現算術減法。

sub r0, r1, #0x01 ; r0=r1 - 0x01

4、移位指令

移位指令包含lsl、asl兩個左移指令和lsr、asr、ror、rrx四個右移指令，共計六個指令。

(1)lsl實現邏輯左移，與asl作用等同。
